Kubernetes 网络服务暴露：从 Service 到 Ingress 与 BGP/DSR

引言：Kubernetes 网络的核心挑战与解决方案

Kubernetes 极大地简化了容器化应用的部署和管理，但在网络层面，它引入了新的挑战。Pods 是短暂的，其 IP 地址是动态分配的，这使得直接访问 Pod 变得不可靠。为了向集群内部和外部的客户端提供稳定、可靠的服务访问入口，并有效地将流量分发到健康的后端 Pod 实例，Kubernetes 提供了一系列网络抽象和机制。

本文将深入探讨 Kubernetes 中实现网络负载均衡和服务暴露的关键技术，从基础的 L4 Service 到更高级的 L7 Ingress，再到适用于特定场景（如裸金属环境或高性能需求）的 BGP 和 DSR 技术。我们将剖析它们的工作原理、解决的问题以及如何在实际场景中应用。

Kubernetes 网络负载均衡基础

1. 为何需要负载均衡？

Pod 的动态性: Pod IP 地址是动态分配的，且 Pod 实例可能随时被创建或销毁。直接依赖 Pod IP 进行访问是不可靠的。
服务发现与稳定性: 需要一个稳定的访问点（IP 地址和端口），客户端可以通过这个固定入口访问服务，而无需关心后端 Pod 的具体变化。
流量分发: 需要将传入的请求有效地分发到多个健康的后端 Pod 实例上，以实现负载均衡和高可用。
自动化: 后端 Pod 实例的变化（增减、健康状态）需要被自动感知，并实时更新路由规则。

2. L4 负载均衡: Service

核心对象: Service (Kubernetes API Object)

作用: Service 是 Kubernetes 中实现 L4 (TCP/UDP) 负载均衡和集群内部服务发现的基础。它为一组功能相同的 Pod（通过标签选择器 selector 关联）提供了一个统一、稳定的虚拟 IP 地址（ClusterIP）和端口。客户端（集群内的其他 Pod 或进程）只需访问 Service 的 ClusterIP:Port，流量就会被自动转发到后端某个健康的 Pod 上。

实现者: kube-proxy

kube-proxy 是一个运行在 Kubernetes 集群中每个 Node 上的网络代理和负载均衡器。它并不是用户流量的直接代理，而是通过修改节点上的网络规则（iptables 或 IPVS）来实现 Service 的虚拟 IP 转发逻辑。

工作模式:
1. 监视 API Server: kube-proxy 持续监听（Watch）API Server 上 Service 和 EndpointSlice（或旧版的 Endpoints）资源的变化。EndpointSlice 包含了 Service 关联的所有健康 Pod 的实际 IP 地址和端口。
2. 更新网络规则: 当检测到变化时，kube-proxy 会根据其配置的模式（iptables 或 IPVS）在当前节点上更新相应的网络规则。

`kube-proxy` 模式详解

iptables 模式 (曾经的默认，现在 IPVS 更常见)
- 原理: 利用 Linux 内核的 netfilter 框架和 iptables 工具。为每个 Service 创建一系列 iptables 规则。当数据包到达节点，目标是 Service 的 ClusterIP:Port 时，iptables 规则（通常在 nat 表的 PREROUTING 或 OUTPUT 链触发，跳转到 KUBE-SERVICES 链，再到具体的 KUBE-SVC-* 链，最后到 KUBE-SEP-* 链）会执行 DNAT (Destination Network Address Translation)，将数据包的目标 IP 和端口修改为选中的后端 Pod 的 IP 和端口。同时，iptables 也会进行连接跟踪 (conntrack) 来确保同一连接的后续包被转发到同一个 Pod。负载均衡策略通常是随机选择一个后端 Pod。
- 优点: 成熟稳定，几乎所有 Linux 发行版都支持。
- 缺点:
  - 性能: 当 Service 和 Endpoints 数量巨大时，iptables 规则链会变得非常长，内核需要线性查找匹配规则，导致性能下降，尤其是在高并发连接场景下。
  - 规则更新: 更新大量规则时可能引入短暂的延迟或性能抖动。
IPVS (IP Virtual Server) 模式 (当前推荐和许多发行版的默认)
- 原理: 利用 Linux 内核内置的高性能 L4 负载均衡模块 IPVS。kube-proxy 会为每个 Service 创建一个 IPVS 虚拟服务器 (Virtual Server, VS)，并将后端 Pod IP:Port 配置为真实服务器 (Real Server, RS)。IPVS 使用高效的哈希表来存储和查找服务规则，而不是线性规则链。当数据包到达时，IPVS 直接在内核中进行高效的查找和转发决策（DNAT）。
- 优点:
  - 高性能: 哈希查找使得即使在大量 Service 的情况下也能保持接近 O(1) 的查找效率，性能远超 iptables 模式。
  - 更多负载均衡算法: 支持多种负载均衡算法，如轮询 (rr)、最少连接 (lc)、加权轮询 (wrr)、源哈希 (sh) 等，可以通过 Service 注解进行配置。
  - 连接跟踪优化: IPVS 的连接同步机制通常更优。
- 缺点: 需要节点内核支持 IPVS 模块（现代 Linux 内核通常都支持）。

Service 类型

Kubernetes Service 有多种类型，决定了服务如何被暴露：

ClusterIP: 默认类型。为 Service 分配一个集群内部唯一的虚拟 IP 地址。这个 IP 地址只能在集群内部访问（Pod 到 Service，或 Node 到 Service）。这是实现集群内部服务间通信的基础。
NodePort: 在 ClusterIP 的基础上，额外在每个集群节点上暴露一个静态端口（范围通常是 30000-32767）。外部客户端可以通过访问 任意节点IP:NodePort 来访问该 Service。流量到达节点后，会被转发给 Service 的 ClusterIP，最终由 kube-proxy (iptables/IPVS) 转发给后端 Pod。主要用于开发测试或需要直接暴露 TCP/UDP 服务给外部的简单场景。
LoadBalancer: 通常用于公有云环境 (AWS, GCP, Azure 等)。在 NodePort 的基础上，请求云平台自动创建一个外部负载均衡器 (ELB)。这个 ELB 会获得一个公网 IP 地址，并将流量转发到所有集群节点的 NodePort 上。这是将服务标准地暴露给公网用户的方式。云平台的 cloud-controller-manager 组件负责与云 API 交互来创建和管理 ELB。对于裸金属或私有云环境，需要像 MetalLB 这样的附加组件来提供此功能。
ExternalName: 一个特例，它不是提供负载均衡，而是将 Service 名称映射到集群外部的一个 DNS 名称。当查询这个 Service 时，集群 DNS (如 CoreDNS) 会返回配置的外部 DNS 名称的 CNAME 记录。

3. 网络五元组 (Network 5-Tuple)

理解 L4 负载均衡离不开网络基础。网络五元组是唯一标识一个 TCP/IP 网络连接的关键信息：

源 IP 地址 (Source IP)
源端口号 (Source Port)
目的 IP 地址 (Destination IP)
目的端口号 (Destination Port)
协议号 (Protocol) (例如，TCP 协议号为 6, UDP 协议号为 17)

重要性:

唯一标识连接: 网络设备（路由器、防火墙、负载均衡器）使用五元组来区分不同的网络会话。
连接跟踪 (conntrack): Linux 内核（以及 iptables 和 IPVS）使用五元组来跟踪 TCP/UDP 连接的状态（如 NEW, ESTABLISHED, FIN_WAIT），确保同一连接的包被正确处理。
NAT (网络地址转换): NAT 设备（包括 kube-proxy 执行 DNAT 时）需要维护五元组的映射关系，以便正确地转换地址和端口，并将返回的流量送回正确的源。
状态防火墙: 基于连接状态（通过跟踪五元组）进行访问控制。
L4 负载均衡: 负载均衡器根据五元组（特别是目的 IP/Port）将流量分发到后端服务器，并可能基于源 IP/Port（如源哈希算法）来维持会话一致性。

L7 负载均衡: Ingress

虽然 Service 提供了基础的 L4 负载均衡，但对于现代 Web 应用和微服务架构中常见的 HTTP/HTTPS 流量，它存在一些局限性：

端口管理复杂: 每个需要暴露的 HTTP/S 服务如果都用 NodePort 或 LoadBalancer Service，会消耗大量端口或外部 IP，管理困难且成本高。
缺乏应用层路由: Service 无法理解 HTTP 协议，不能基于域名 (Host header) 或 URL 路径 (Path) 来进行智能路由。
TLS 管理分散: 如果需要 HTTPS，TLS 证书和加解密逻辑需要在每个后端应用 Pod 内部处理，管理和更新证书非常麻烦。

为了解决这些问题，Kubernetes 引入了 Ingress。

核心对象: Ingress (Kubernetes API Object)

作用: Ingress 资源定义了一系列规则，描述了 HTTP/HTTPS 流量应该如何从集群外部路由到集群内部的 Service。它充当了集群流量的“智能”入口，提供了更丰富的应用层路由能力。你可以把它想象成一个虚拟主机或反向代理的配置蓝图。

关键点: Ingress 资源本身只是规则的集合，不具备处理流量的能力。

实现者: Ingress Controller

Ingress Controller 是一个实际运行在集群中的应用程序（通常以 Deployment 或 DaemonSet 的形式部署），它负责读取并实现 Ingress 资源中定义的规则。

不是 K8s 内置组件: 你需要单独选择并部署一个 Ingress Controller，常见的有：
- ingress-nginx (基于 Nginx，社区维护最广泛)
- Traefik Ingress Controller (基于 Traefik Proxy)
- HAProxy Ingress (基于 HAProxy)
- 云厂商提供的 Ingress Controller (如 AWS Load Balancer Controller, GKE Ingress Controller)，它们通常能更紧密地集成云平台的 L7 负载均衡器。
- 其他如 APISIX Ingress, Contour (基于 Envoy) 等。
工作原理 (控制循环 - Control Loop):
1. Observe (监听): Ingress Controller 持续监听（Watch）Kubernetes API Server 上的 Ingress, Service, EndpointSlice, Secret (用于 TLS 证书) 等资源的变化。
2. Compare (比较): 获取集群中定义的 Ingress 规则（期望状态），并与自身当前管理的底层反向代理（如 Nginx）的配置（实际状态）进行比较。
3. Act (行动): 如果期望状态与实际状态不符（例如，用户创建了一个新的 Ingress 规则），Ingress Controller 会动态地生成新的代理配置文件（如 nginx.conf），并应用这些配置（例如，通过 nginx -s reload 平滑地重新加载 Nginx 配置）。
流量处理:
1. Ingress Controller 通常通过一个 LoadBalancer 或 NodePort 类型的 Service 将自身暴露给外部网络。
2. 外部 HTTP/S 流量到达 Ingress Controller 的 Pod。
3. Ingress Controller 根据请求的 Host header 和 URL Path，匹配 Ingress 规则。
4. 将请求代理 (Proxy) 到规则指定的后端 Service (的 ClusterIP)。
5. 后续从 Service 到最终 Pod 的 L4 转发仍然由 kube-proxy (iptables/IPVS) 处理。

Ingress 关键特性

Host-based Routing (基于主机的路由): 根据请求头中的 Host 字段（域名）将流量转发到不同的后端服务。例如，api.example.com 指向 API 服务，shop.example.com 指向商店服务。
Path-based Routing (基于路径的路由): 根据请求 URL 中的路径将流量转发到不同的后端服务。例如，example.com/api 指向 API 服务，example.com/ui 指向 UI 服务。
TLS Termination (TLS 终止): Ingress Controller 可以配置 TLS 证书（存储在 K8s Secret 中），处理传入的 HTTPS 请求（解密），然后将未加密的 HTTP 流量转发给后端服务。这使得证书管理集中化，并减轻了后端应用的负担。
资源共享与成本效益: 多个不同的 Service 可以共享同一个 Ingress Controller 和同一个外部入口点（通常是一个 LoadBalancer Service），极大地节省了公网 IP 和负载均衡器的成本。
高级功能 (依赖 Controller 实现): 不同的 Ingress Controller 提供不同的扩展功能，例如 URL 重写 (rewrite-target)、请求/响应头修改、认证集成 (OAuth2, Basic Auth)、速率限制、灰度发布 (Canary Release) 等，通常通过 Ingress 资源的 annotations 来配置。

工作流程与配置示例

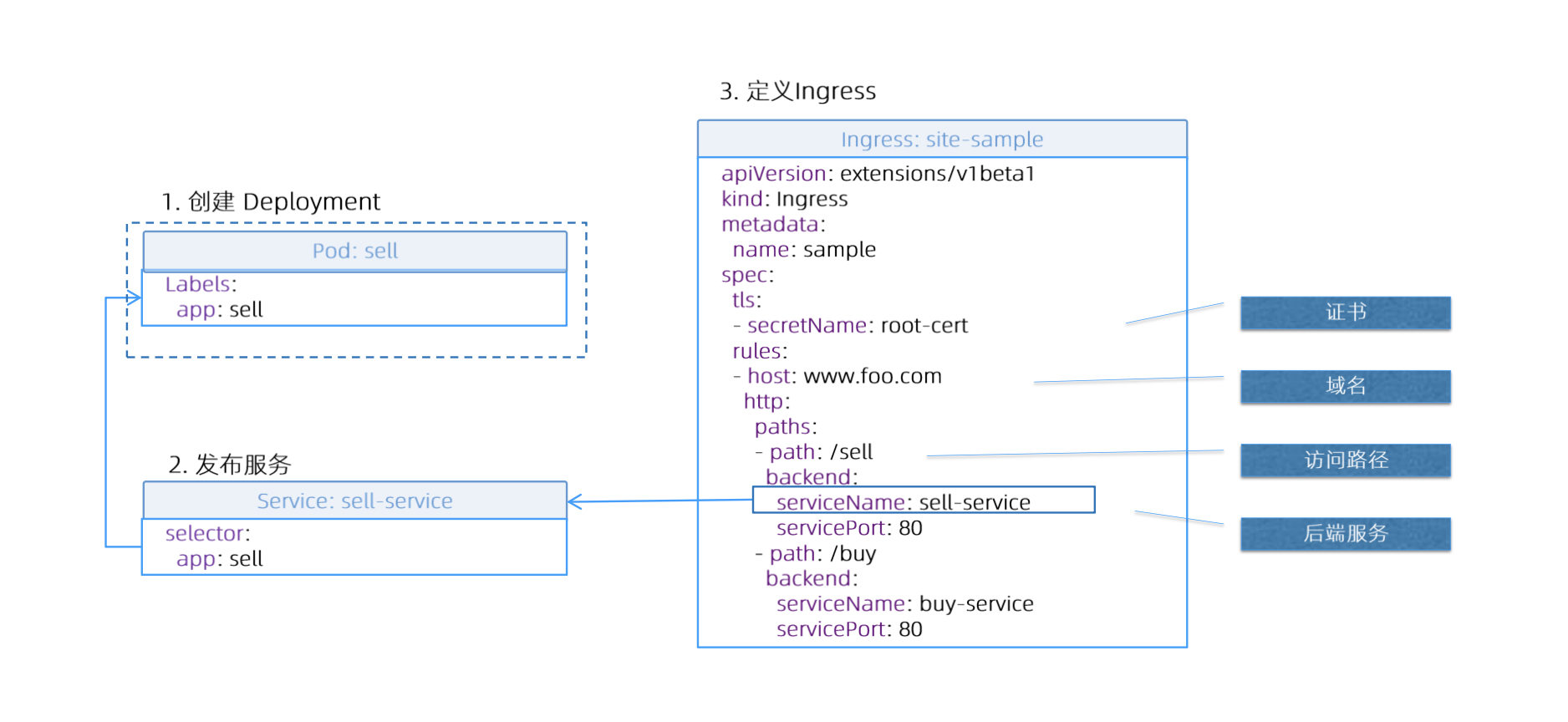

结合图片中的流程，一个典型的使用 Ingress 的工作流如下：

创建应用 Deployment: 定义你的应用程序容器和所需的副本数量。

# 示例：创建一个名为 my-app 的 Deployment，使用 nginx 镜像，3个副本
kubectl create deployment my-app --image=nginx --replicas=3
# (确保 Pod 有合适的标签，例如 app=my-app)
kubectl label deployment my-app app=my-app

创建 Service: 为 Deployment 创建一个 ClusterIP 类型的 Service。因为流量将通过 Ingress Controller 代理进来，通常不需要直接从外部访问 Service IP。Service 的作用是提供一个稳定的内部 IP 和端口，并让 Ingress Controller 和 kube-proxy 能够发现后端 Pods。

1
2

# 暴露 Deployment 'my-app' 的容器端口 80，创建名为 'my-app-service' 的 ClusterIP Service
kubectl expose deployment my-app --port=80 --target-port=80 --name=my-app-service --type=ClusterIP

对应的 Service YAML 可能如下：

apiVersion: v1
kind: Service
metadata:
  name: my-app-service
spec:
  selector:
    app: my-app # 确保这里的标签与 Deployment Pod 的标签匹配
  ports:
    - protocol: TCP
      port: 80       # Service 监听的端口 (供 Ingress Controller 指向)
      targetPort: 80 # Pod 容器实际监听的端口
  type: ClusterIP

部署 Ingress Controller: 如果集群中还没有部署，需要先部署一个 Ingress Controller (例如，使用 Helm 安装 ingress-nginx)。这一步通常只需要做一次。

定义 Ingress 资源: 创建一个 Ingress 对象，定义路由规则。

apiVersion: networking.k8s.io/v1 # 使用当前推荐的 API 版本
kind: Ingress
metadata:
  name: example-ingress
  # Annotations 用于向特定的 Ingress Controller 提供额外的配置指令
  annotations:
    # 示例：对于 nginx-ingress，指定 URL 重写规则
    nginx.ingress.kubernetes.io/rewrite-target: /$2
    # 示例：如果集群中有多个 Ingress Controller，明确指定使用哪一个
    # kubernetes.io/ingress.class: "nginx"
spec:
  # ingressClassName: nginx # (v1.18+) 另一种更标准的方式指定 Ingress Controller
  rules:
  - host: "myapp.example.com" # 基于域名的路由
    http:
      paths:
      - path: /foo(/|$)(.*) # 基于路径的路由 (匹配 /foo, /foo/, /foo/...)
        # pathType 定义路径匹配方式:
        # - Prefix: 前缀匹配 (常用)
        # - Exact: 精确匹配
        # - ImplementationSpecific: 由 Ingress Controller 决定
        pathType: Prefix
        backend:
          service:
            # 指向上面创建的 Service
            name: my-app-service
            port:
              # 指向 Service 暴露的端口 (spec.ports.port)
              number: 80
  # (可选) 添加 TLS 配置来启用 HTTPS
  tls:
  - hosts:
    - myapp.example.com
    # secretName 引用一个包含 TLS 证书和私钥的 Kubernetes Secret
    secretName: myapp-tls-secret

关键字段解释:

apiVersion: networking.k8s.io/v1: 当前推荐使用的 API 版本。
kind: Ingress: 资源类型。
metadata.annotations: 为特定的 Ingress Controller 提供额外配置。键名通常包含 Controller 的名称（如 nginx.ingress.kubernetes.io/）。
spec.ingressClassName: (v1.18+) 显式指定处理此 Ingress 的 Controller 名称，是比 annotation 更标准的方式。
spec.rules: 包含路由规则的列表。
spec.rules[].host: 可选，用于基于 Host header 进行路由。如果省略，规则适用于所有到达 Ingress Controller IP 的请求。
spec.rules[].http.paths: 定义路径及其对应的后端服务。
spec.rules[].http.paths[].path: URL 路径。可以使用正则表达式（取决于 Controller 支持）。
spec.rules[].http.paths[].pathType: 路径匹配类型 (Prefix, Exact, ImplementationSpecific)。Prefix 是最常用的。
spec.rules[].http.paths[].backend.service.name: 后端 Service 的名称。
spec.rules[].http.paths[].backend.service.port.number: 后端 Service 暴露的端口号。
spec.tls: 可选，用于配置 TLS 终止。需要指定域名列表 (hosts) 和包含证书/私钥的 secretName。

当这个 Ingress 资源被创建后，运行中的 Ingress Controller (假设是 Nginx Ingress Controller 且它被配置为处理这个 Ingress 或默认处理所有 Ingress) 会：

检测到新的 Ingress 资源。
解析规则，发现需要将 myapp.example.com/foo/* 的流量路由到 my-app-service 的 80 端口。
如果配置了 TLS，会从 myapp-tls-secret Secret 中获取证书和私钥。
生成新的 Nginx 配置（包含 server block, location block, SSL 配置等）。
重新加载 Nginx 配置 (nginx -s reload)。

现在，当外部客户端访问 https://myapp.example.com/foo/bar 时：

DNS 将 myapp.example.com 解析到 Ingress Controller 的外部 IP (来自 LoadBalancer Service)。
请求到达 Ingress Controller Pod。
Nginx 根据 Host (myapp.example.com) 和 Path (/foo/bar) 匹配到对应的 location 块。
Nginx 执行 TLS 解密。
Nginx 根据 rewrite-target 注解（如果配置了）可能修改 URL 路径。
Nginx 将请求通过 HTTP 代理到 my-app-service 的 ClusterIP 的 80 端口。
节点上的 kube-proxy (IPVS/iptables) 拦截到发往 my-app-service ClusterIP 的流量。
kube-proxy 将流量 DNAT 到 my-app Deployment 的某个健康 Pod 的 IP 的 80 端口。
Pod 内的 Nginx 应用处理请求。

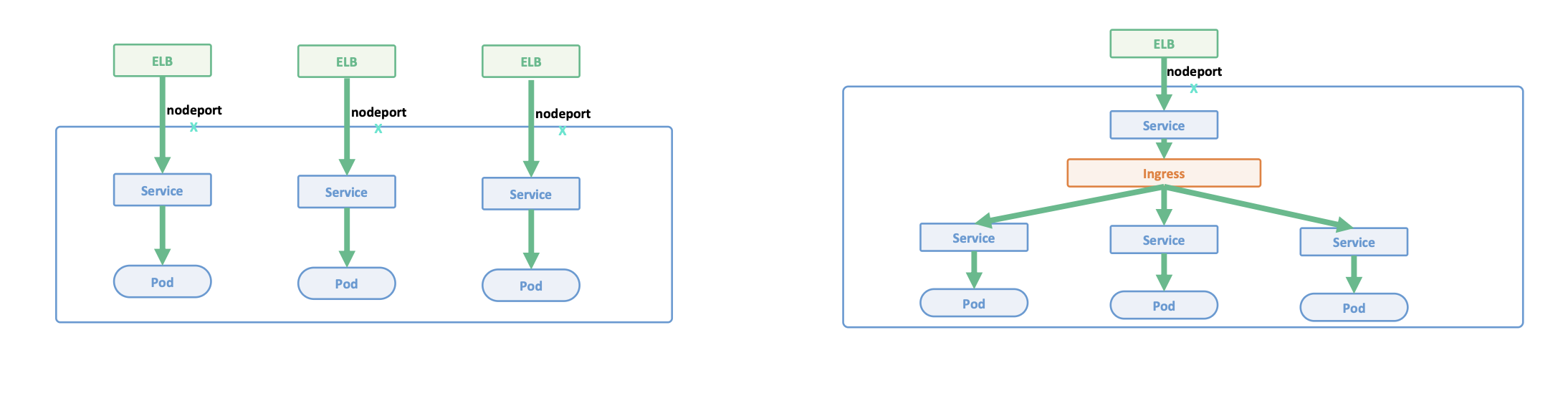

对比: L4 Service (LoadBalancer) vs. L7 Ingress

特性	L4 Service (LoadBalancer 类型)	L7 Ingress (通过 Ingress Controller)
核心层级	L4 (传输层 - TCP/UDP)	L7 (应用层 - HTTP/HTTPS)
架构	每个 Service 独占一个外部 LB -> NodePort -> Pod	共享外部 LB -> NodePort -> Ingress Controller -> Service -> Pod
资源成本	高 (每个 Service 一个外部 LB 实例，成本昂贵)	低 (多个 Service 共享一个外部 LB 和 Ingress Controller)
IP/DNS 管理	复杂 (每个 LB 一个公网 IP/DNS 记录)	简单 (少数公网 IP/DNS 指向共享 LB/Ingress Controller)
TLS 处理	分散 (通常在后端 Pod 应用内部处理)	集中 (在 Ingress Controller 层处理 TLS Termination)
路由能力	基础 IP/Port 路由	丰富 L7 路由 (基于 Host, Path, Header 等)
协议支持	TCP/UDP	主要 HTTP/HTTPS (部分 Controller 通过 TCP/UDP Service 暴露自身，或支持 L4 代理)
网络跳数	Client -> LB -> Node -> Pod	Client -> LB -> Node -> Ingress Controller Pod -> Node -> Pod (增加一跳)
系统复杂性	相对简单 (依赖云厂商或 MetalLB)	增加 (需要额外部署、配置和维护 Ingress Controller)
功能丰富度	有限	高 (重写、认证、限流、WAF 集成等，取决于 Controller)

结论:

对于 HTTP/HTTPS 服务，L7 Ingress 通常是更优、更经济、更灵活的选择，尤其是在需要暴露多个 Web 服务或 API 时。
对于 非 HTTP/HTTPS 的 TCP/UDP 服务（如数据库、消息队列、游戏服务器），或者对网络延迟极其敏感、不需要 L7 功能的场景，L4 LoadBalancer Service (配合云 LB 或 MetalLB) 可能更直接、更合适。

高级服务暴露技术

除了标准的 Service 和 Ingress，Kubernetes 生态系统还发展出更高级的技术来应对特定场景的需求，例如在裸金属环境中提供 LoadBalancer 功能，或者追求极致的 L4 性能。

1. 传统应用网络拓扑与演进到 Kubernetes Ingress

传统分层负载均衡架构

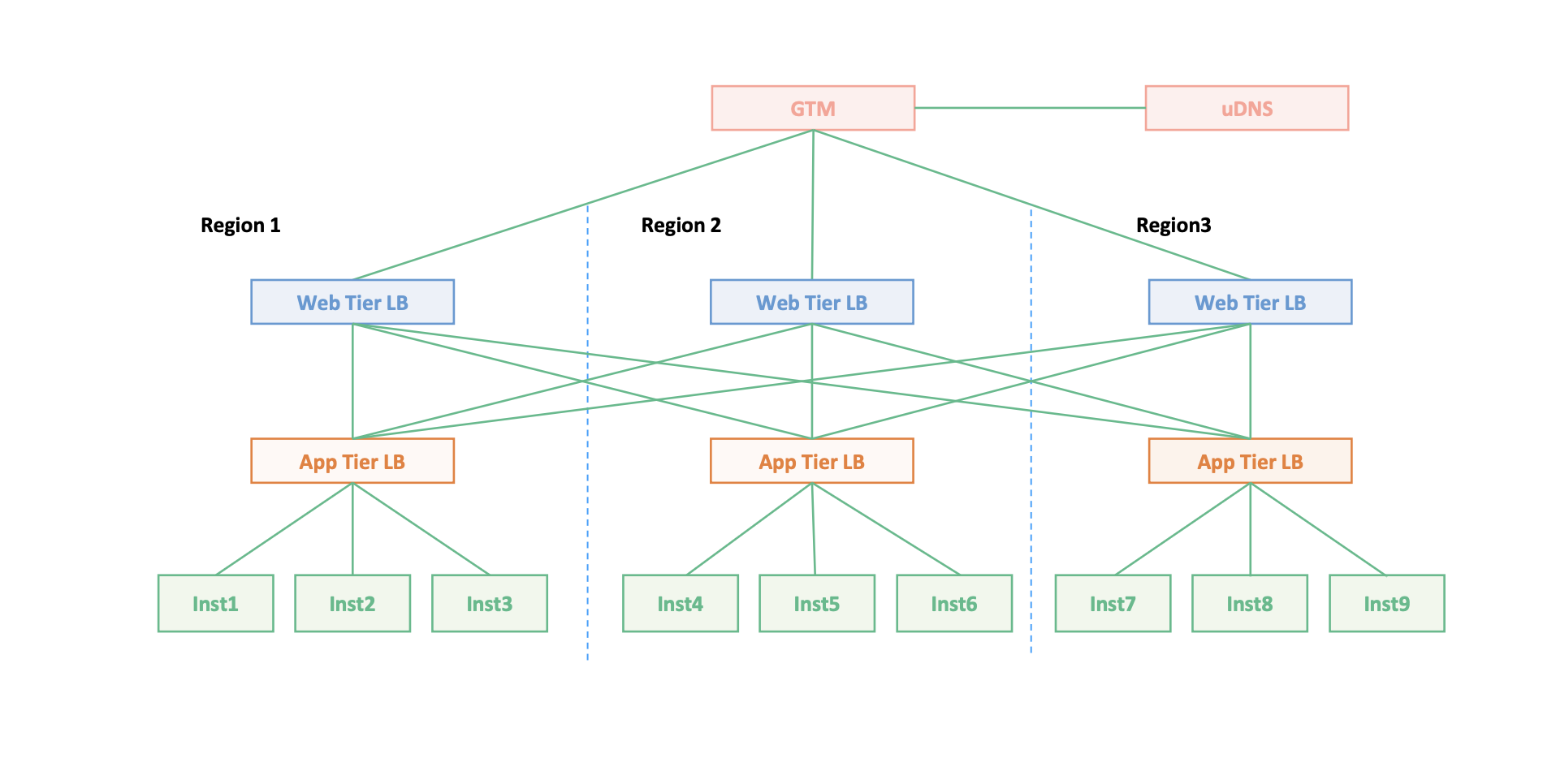

在 Kubernetes 出现之前，典型的 Web 应用部署通常采用多层负载均衡架构：

全局层 (GTM/DNS): 使用智能 DNS 或全局流量管理器 (GTM) 进行跨地域/跨数据中心的流量调度，基于用户位置、延迟、健康状况等将用户导向最近或最合适的区域入口。
区域接入层 (Web Tier LB): 每个区域部署面向公网的 L4/L7 负载均衡器，负责接收外部流量、SSL/TLS 卸载、基础安全防护 (WAF)、并将流量分发给下一层。
应用层 (App Tier LB): 更靠近应用实例的负载均衡器，负责更细粒度的服务发现、负载均衡策略（轮询、最少连接等）、会话保持。
后端实例 (Instances): 实际运行业务逻辑的应用服务器。

痛点: 这种架构虽然成熟，但在动态、快速迭代的环境中显得笨重。配置复杂、变更流程长、弹性不足，且与应用的生命周期（部署、扩缩容）解耦，需要大量手动操作或复杂的自动化脚本。

Kubernetes Ingress Controller：云原生网关

Kubernetes Ingress 和 Ingress Controller 的出现，旨在以云原生的方式解决传统 LB 的痛点：

动态配置与自动化: Ingress Controller 通过 K8s API 自动感知应用和路由规则的变化，动态更新代理配置，无需手动干预，紧密贴合应用的生命周期。
成本效益: 通过共享 Ingress Controller 和外部入口点，避免为每个服务创建昂贵的外部 LB。
统一入口与标准化: 提供标准的 API (Ingress 资源) 来定义 L7 路由规则，简化管理。
丰富路由能力: 支持 Host/Path 路由、TLS 终止等 L7 特性。

Ingress Controller 的本质: 它是一个运行在 K8s 集群内的反向代理/负载均衡器，它将 K8s 的声明式配置 (Ingress 资源) 转化为底层代理引擎 (Nginx, Envoy, HAProxy 等) 的具体配置。

Ingress Controller 的构建与工作原理（回顾）

图片下半部分展示了构建一个功能完备的 Ingress Controller（特别是与云平台或底层网络集成时）可能涉及的关键步骤：

a. 复用/管理外部负载均衡器接口 (获取入口 VIP)

目标: 为 Ingress Controller Pods 创建一个稳定的、可从外部访问的入口点 (VIP)。
机制:
- 云环境: Ingress Controller 通常会创建一个 Service 类型为 LoadBalancer。K8s 的 cloud-controller-manager 会调用云厂商 API 创建一个外部 LB，并将其公网 IP 写回 Service 状态。Ingress Controller Pod 接收来自这个云 LB 的流量。
- 裸金属/私有云: 需要像 MetalLB 这样的组件。MetalLB 会负责分配 VIP，并通过 Layer 2 (ARP/NDP) 或 BGP 模式将 VIP 宣告出去，使得流量能够到达运行 Ingress Controller 的节点上。
接口抽象: 图片中提到的 EnsureLoadBalancer, GetLoadBalancer, UpdateLoadBalancer 等函数签名，代表了与底层 LB（云 LB 或 MetalLB管理的 VIP）交互的接口抽象。Ingress Controller（或相关组件）通过这些接口确保外部流量能正确导入。

b. 定义 Informer，监控 K8s 资源变化 (感知期望状态)

目标: 实时感知 Ingress, Service, EndpointSlice, Secret 等资源的变化。
机制: 使用 client-go 库的 Informer 机制。
- Informer 与 API Server 建立 Watch 连接，高效地接收资源变更事件。
- 维护本地缓存 (Store)，减少对 API Server 的直接请求。
- 注册事件处理函数 (AddFunc, UpdateFunc, DeleteFunc)。
- 事件触发时，通常将变更对象的 key 放入工作队列 (Work Queue)，实现解耦和缓冲。

c. 启动 Worker，处理队列中的变更事件 (调和实际状态)

目标: 从工作队列中取出变更项，执行实际的配置更新逻辑（Reconciliation Loop）。
机制:
- Worker Goroutine 从队列获取 key。
- 从 Informer 缓存中获取最新的资源对象。
- 根据资源对象（特别是 Ingress 规则）计算出底层代理（如 Nginx）的期望配置。
- 生成新配置文件（如 nginx.conf）。
- 应用配置到代理实例（如 nginx -s reload）。
- (可选) 更新 DNS: 如果集成了 ExternalDNS，调用 DNS API 更新域名指向 VIP 的记录。
- (可选) 更新 Ingress 状态: 将 VIP 或主机名写回 Ingress 资源的 status.loadBalancer.ingress 字段。

这个持续的“监听-入队-处理-更新”循环，确保了 Ingress Controller 管理的代理配置始终与 Kubernetes 集群中定义的 Ingress 资源状态保持一致。

2. BGP 在 Kubernetes 数据中心的应用

在裸金属 (Bare Metal) 或私有云环境中，没有现成的云厂商 LoadBalancer 服务。同时，在追求高性能、低延迟、与现有网络深度集成的场景下，即使在云环境，也可能希望避免或优化 Kubernetes 默认的网络模式（如 Overlay 网络和 NAT）。BGP (Border Gateway Protocol) 在这些场景下扮演着关键角色。

BGP 解决了什么问题？

提供 LoadBalancer Service 实现: 像 MetalLB 可以使用 BGP 模式，将分配给 LoadBalancer Service 的 External IP 地址直接宣告到物理网络中。物理路由器学习到这些路由后，可以将外部流量直接路由到能够处理该 Service 的 Kubernetes 节点上。
消除或减少 NAT: 当 Service IP 或 Pod IP 被直接宣告到物理网络后，外部流量可以保留原始客户端源 IP 地址到达目标节点或 Pod，避免了 kube-proxy 或 CNI 可能引入的 SNAT，简化了网络路径，便于审计和访问控制。
高性能 Pod 网络 (配合 CNI): CNI 插件如 Calico 可以配置为 BGP 模式。在这种模式下，每个节点将其负责的 Pod CIDR（地址段）通过 BGP 宣告给物理网络（通常是 ToR 交换机）。这使得：
- 节点间 Pod 通信可以直接使用 Pod IP 进行路由，无需 IPIP 或 VXLAN 封装，降低了网络开销和延迟。
- Pod 访问外部网络时，其源 IP (Pod IP) 在物理网络中是可路由的，可以在数据中心边界进行集中 NAT，而不是在每个 K8s 节点上进行 SNAT。
与物理网络策略集成: 物理网络设备（路由器、防火墙）可以直接“看到”Kubernetes 的 Service IP 和 Pod IP，可以基于这些真实的 IP 地址应用更精细化的网络策略（QoS, ACL 等）。

BGP 路由宣告的原理与过程

BGP 是互联网和大型数据中心的核心路由协议，用于在不同的自治系统 (AS - Autonomous System) 之间或内部交换网络可达性信息 (NLRI)，即 IP 地址前缀。

在 Kubernetes 场景下，宣告过程通常如下：

部署 BGP Agent/Speaker: 在 Kubernetes 集群中部署能够运行 BGP 协议的组件。
- MetalLB: 运行 speaker DaemonSet，每个（或部分）节点上的 Speaker Pod 负责宣告分配给本节点的 Service VIP。
- Calico: calico-node DaemonSet 中通常包含 BGP 功能（基于 Bird 或 GoBGP），负责宣告本节点的 Pod CIDR 和可能的 Service IP (如果配置了)。
配置 BGP Peering (对等关系): 管理员需要配置 K8s 节点上的 BGP Speaker 与物理网络中的路由器（通常是 ToR - Top of Rack 交换机）建立 BGP 会话。关键配置包括：
- 自治系统号 (ASN): 为 K8s 集群（或每个节点）和物理路由器分配合适的 ASN。可以在同一 ASN 内建立 iBGP (内部 BGP) 会话，或在不同 ASN 间建立 eBGP (外部 BGP) 会话。数据中心内部常用 iBGP 或 eBGP。
- Neighbor (邻居) 地址: 在 K8s BGP Agent 上配置 ToR 路由器的 IP 地址，反之亦然。
- 认证 (可选): 配置 MD5 密码增强安全性。
触发宣告:
- Service IP (MetalLB): 当 LoadBalancer Service 被分配 External IP 后，MetalLB Controller 会选择一个或多个节点承载该 VIP，并通知这些节点上的 Speaker 宣告此 /32 的主机路由。
- Pod IP (Calico): 当 Calico 为节点分配 Pod CIDR 后，该节点上的 BGP Agent 会自动宣告这个前缀（如 /24 或 /26）。
发送 BGP UPDATE 消息: K8s 节点上的 BGP Speaker 向其 Peer (ToR 路由器) 发送 BGP UPDATE 消息，包含：
- NLRI: 要宣告的 IP 前缀 (e.g., 198.51.100.5/32 或 10.244.1.0/24)。
- Path Attributes (路径属性):
  - AS_PATH: 路由经过的 AS 列表，用于防环和选路。
  - NEXT_HOP: 极其重要。指示到达目标前缀的下一跳路由器 IP 地址。当 K8s 节点宣告 Service IP 或 Pod CIDR 时，它会将 NEXT_HOP 设置为自身（节点）的 IP 地址。
  - ORIGIN: 路由来源。
  - MED, Local Preference (可选): 用于影响路径选择。
物理路由器处理宣告: ToR 路由器收到 UPDATE 消息后：
- 验证并根据路由策略 (Route Policy / Route Map) 决定是否接受。
- 如果接受，将路由（例如 198.51.100.5/32 via <K8s_Node_IP>）添加到 BGP 路由表。
- 通过 BGP 决策过程选出最优路径，并可能将其安装到全局路由表 (FIB - Forwarding Information Base) 中。
- 路由器可能将此路由再次宣告给其他 BGP Peer（如上行 Spine 交换机），使整个网络知道如何到达 K8s 的资源。

核心机制: 物理路由器通过 BGP 学习到，要想到达某个 K8s Service IP 或 Pod IP，需要将数据包直接发送到宣告该路由的那个 K8s 节点的 IP 地址 (NEXT_HOP)。

边缘路由器配置示例 (概念性)

以下是在 ToR 交换机上配置与 K8s 节点建立 BGP Peering 的通用示例 (类 Cisco NX-OS/Arista EOS 语法)：

! 进入配置模式
configure terminal

! 启用 BGP 特性
feature bgp

! 配置 BGP 路由进程，指定本地 AS 号 (假设 ToR 和 K8s 节点都在 AS 65000 - iBGP)
router bgp 65000
  router-id 10.1.1.1 ! 路由器唯一标识

  ! 配置与 K8s 节点 Node1 (IP: 10.0.0.101) 的邻居关系
  neighbor 10.0.0.101
    remote-as 65000         ! 邻居的 AS 号 (与本地相同，表示 iBGP)
    description K8S_Node1_BGP
    address-family ipv4 unicast ! 启用 IPv4 单播路由交换
      ! (可选) 应用路由策略，过滤或修改收到的路由
      ! route-map K8S_IMPORT_POLICY in
      ! (可选 iBGP) 防止下一跳问题
      ! next-hop-self
    update-source loopback0  ! (推荐) 使用稳定的 Loopback 接口作为 BGP 源 IP

  ! 配置与 K8s 节点 Node2 (IP: 10.0.0.102) 的邻居关系
  neighbor 10.0.0.102
    remote-as 65000
    description K8S_Node2_BGP
    address-family ipv4 unicast
      ! route-map K8S_IMPORT_POLICY in
      ! next-hop-self
    update-source loopback0

  ! ... 为所有需要 Peering 的 K8s 节点配置 neighbor ...

! (可选) 定义路由策略 (Route Map)
! route-map K8S_IMPORT_POLICY permit 10
!   match ip address prefix-list K8S_ACCEPTED_PREFIXES ! 匹配允许的前缀列表
!   ! (可以设置 local-preference, community 等属性)

! (可选) 定义前缀列表 (Prefix List)
! ip prefix-list K8S_ACCEPTED_PREFIXES seq 10 permit 198.51.100.0/24 ge 32 le 32  ! 只接受 /32 Service IP
! ip prefix-list K8S_ACCEPTED_PREFIXES seq 20 permit 10.244.0.0/16 ge 24 le 24    ! 只接受 /24 Pod CIDR

! 保存配置
copy running-config startup-config

关键配置: neighbor <IP> remote-as <ASN> 是核心。确保 K8s 端（MetalLB/Calico 配置）也做了相应的 Peer 配置。

DNS 与 BGP 宣告的 IP

BGP 负责让 Service 的 External IP 在网络层面可达。但用户通常通过域名访问服务。因此，你需要在 DNS 服务中创建记录（如 A 记录），将域名指向这个通过 BGP 宣告的 IP 地址。

自动化: ExternalDNS 这个 Kubernetes 控制器可以自动完成这个过程。它监控 Service (或 Ingress) 资源，当发现带有 External IP 和特定注解的 Service 时，会自动调用 DNS 提供商（如 Route 53, Cloudflare, CoreDNS）的 API 来创建或更新 DNS 记录。

总结: BGP 使得 IP 可路由，DNS 使得域名可解析到该 IP。两者协同工作。

3. L4 DSR (Direct Server Return) 负载均衡架构

在需要处理极大 L4 流量（特别是响应流量远大于请求流量的场景，如视频流、大文件下载）时，传统的负载均衡器（包括 kube-proxy 或标准云 LB）可能会因为需要同时处理进出流量而成为性能瓶颈。DSR (Direct Server Return) 是一种优化技术，旨在解决这个问题。

DSR 核心思想

非对称路由:

请求路径: Client -> Load Balancer (Director) -> Real Server (Backend Pod)
响应路径: Real Server (Backend Pod) -> Client (直接返回，绕过 Load Balancer)

负载均衡器 (Director) 只负责接收客户端请求，进行调度决策，并将请求转发给后端服务器。而后端服务器在处理完请求后，直接将响应数据包发送回客户端，不再经过负载均衡器。

Kubernetes 中的 L4 DSR 架构

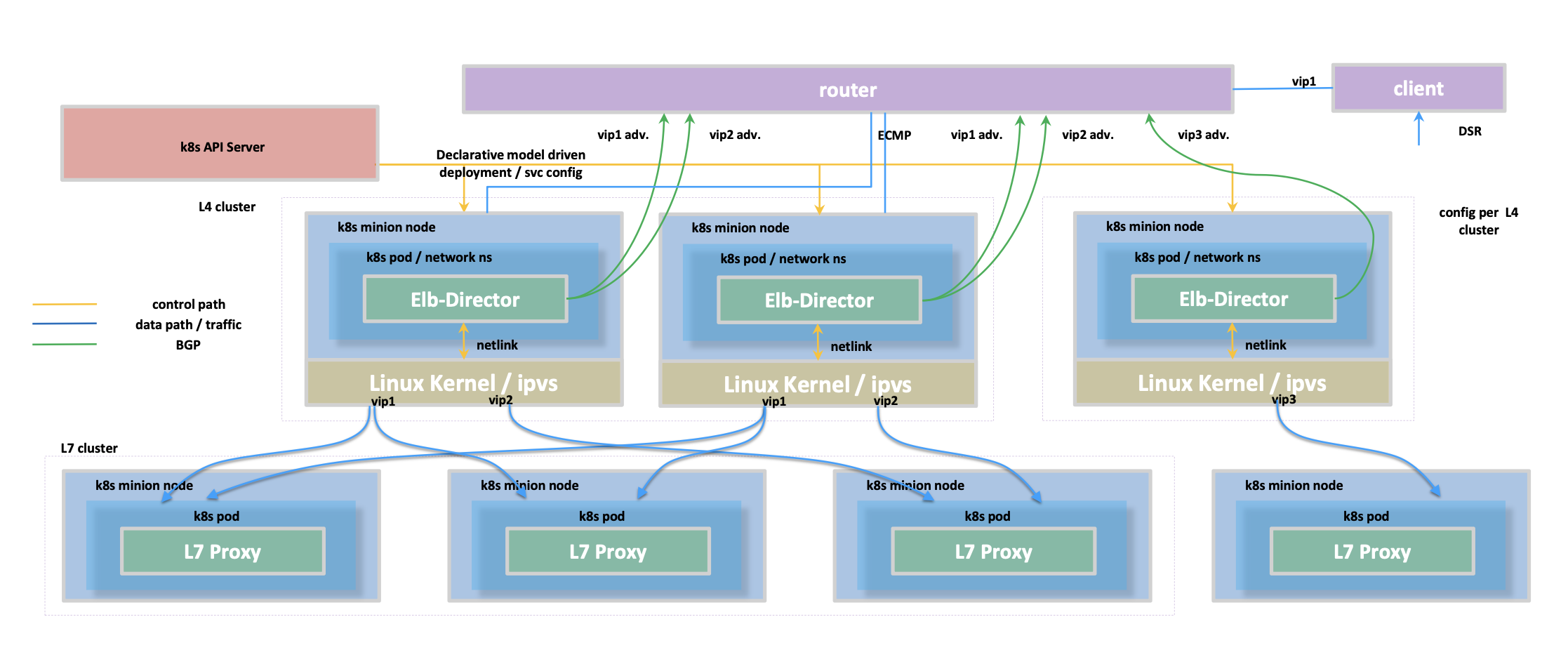

该图展示了一种在 Kubernetes 中实现 L4 DSR 的架构，通常依赖 IPVS 的 DSR 模式（也称为 DR - Direct Routing 模式）。

架构组件:

Client: 发起请求。
VIP (Virtual IP Address): 暴露给客户端的服务入口 IP。
Router: 物理网络路由器，通常配置 ECMP (Equal-Cost Multi-Path)，将发往 VIP 的流量负载均衡到多个 L4 LB 节点。通过 BGP 从 L4 LB 节点学习 VIP 的可达性。
k8s minion node (L4 LB 层 - Director): 运行 DSR Director 角色的 K8s 节点。
- Elb-Director (k8s pod): 控制平面组件，监听 K8s Service/Endpoints，获取 VIP 和后端 Pod IP 列表。通过 Netlink 接口配置本节点的 Linux 内核 IPVS 模块。
- Linux Kernel / IPVS: 实际处理请求转发。收到目标为 VIP 的包后，根据调度算法选择一个后端 Pod (Real Server)。关键操作: 在 DSR/DR 模式下，IPVS 不修改 IP 头部 (源 IP=ClientIP, 目标 IP=VIP)，而是仅修改 L2 帧头，将目标 MAC 地址改为选定后端 Pod/节点的 MAC 地址，然后将帧转发出去。
k8s minion node (Backend Service 层 - Real Server): 运行实际业务 Pod 的 K8s 节点。
- Backend Pod (k8s pod): 接收来自 L4 LB 节点转发的、目标 IP 仍为 VIP 的数据包。

控制路径 (配置同步):

用户创建/更新 Service (带有特定配置启用 DSR)。
Elb-Director Pod 监听到变化。
Elb-Director 通过 Netlink 配置 L4 LB 节点上的 IPVS：
- 添加 VIP 作为 Virtual Service。
- 添加健康的 Backend Pod IP 作为 Real Server，并指定转发模式为 DSR/DR (-g 选项 in ipvsadm)。

数据路径 (核心流程):

请求: Client -> Router (ECMP) -> L4 LB Node (IPVS) -> Backend Node
- Client 发送包：[ IP(Src:ClientIP, Dst:VIP) | TCP | Payload ]
- Router 通过 ECMP 选择一个 L4 LB 节点，转发 L2 帧。
- L4 LB 节点 IPVS 模块收到包，选择后端 Pod (RS_IP, RS_MAC)。
- IPVS 重写 L2 帧头: [ Eth(Src:LB_MAC, Dst:RS_MAC) | IP(Src:ClientIP, Dst:VIP) | TCP | Payload ] (IP 头不变!)
- 帧发送给后端节点。
后端节点处理请求:
- 后端节点网卡收到帧，解开 L2，得到 IP 包 [ IP(Src:ClientIP, Dst:VIP) | ... ]。
- 关键配置: 为了让后端节点内核接受这个目标 IP 是 VIP 的包，必须在所有后端节点（或 Pod 网络命名空间内）配置 VIP 地址，通常配置在 lo (loopback) 接口上，并抑制该接口对 VIP 的 ARP 响应（见下文 ARP 问题）。
- 内核将包路由给监听相应端口的 Backend Pod。Pod 内的应用看到请求的源 IP 是真实的 ClientIP。
响应: Backend Node -> Router -> Client (绕过 L4 LB)
- Backend Pod 处理完毕，生成响应包。
- 构建响应 IP 包：Source IP = VIP, Destination IP = ClientIP。 (源 IP 必须是 VIP!)
- [ IP(Src:VIP, Dst:ClientIP) | TCP | Response Payload ]
- 后端节点内核根据 Destination IP (ClientIP) 查询路由表，找到通往客户端的路径（通常是默认网关 Router）。
- 构建 L2 帧头：[ Eth(Src:Backend_MAC, Dst:Router_MAC) | IP(Src:VIP, Dst:ClientIP) | TCP | Response Payload ]
- 帧直接发送给 Router。
- Router 将响应包路由回 Client。

DSR 的核心挑战：The ARP Problem

如果后端服务器节点响应了网络上对 VIP 地址的 ARP 请求，那么路由器或其他设备可能会错误地学习到 VIP 对应的 MAC 地址是某个后端服务器的 MAC 地址。这会导致后续发往 VIP 的流量被直接发送到该后端服务器，绕过了 L4 LB Director，破坏了负载均衡。

解决方案: 必须在所有后端服务器节点上进行内核参数调整，以阻止它们响应对配置在 lo 接口上的 VIP 的 ARP 请求。

# 1. 在所有后端节点（或 Pod 网络命名空间内）的 lo 接口上配置 VIP
sudo ip addr add ${VIP}/32 dev lo scope host

# 2. 配置 sysctl 参数抑制 ARP 响应
# (写入 /etc/sysctl.conf 或 /etc/sysctl.d/dsr.conf)
# arp_ignore=1: 只在请求的目标 IP 配置在接收 ARP 请求的接口上时才回应 (lo 接口收到对 VIP 的 ARP 不会回应)
net.ipv4.conf.all.arp_ignore = 1
net.ipv4.conf.lo.arp_ignore = 1
# arp_announce=2: 总是使用接口上最合适的本地地址作为源 IP 进行通告，避免将 lo 上的 VIP 向外通告
net.ipv4.conf.all.arp_announce = 2
net.ipv4.conf.lo.arp_announce = 2

# 应用配置
sudo sysctl -p /etc/sysctl.d/dsr.conf

必须确保所有 Real Server 都应用了这些配置。 在 Kubernetes 中，这通常通过运行一个特权的 DaemonSet 来自动化完成。

DSR 优缺点

优点:
- 极高吞吐量: LB 节点只处理请求流量，性能瓶颈大大缓解。
- 良好伸缩性: 后端服务实例增加对 LB 节点压力影响小。
- 保持客户端源 IP: 后端服务可见真实客户端 IP。
缺点:
- 配置复杂: 后端节点需要特殊配置（VIP on lo, ARP 抑制）。
- 网络环境要求: 需要后端节点可以直接路由回客户端。
- 故障排查难度增加: 非对称路由可能使问题定位更复杂。

4. L7 集群架构与 IPIP 隧道

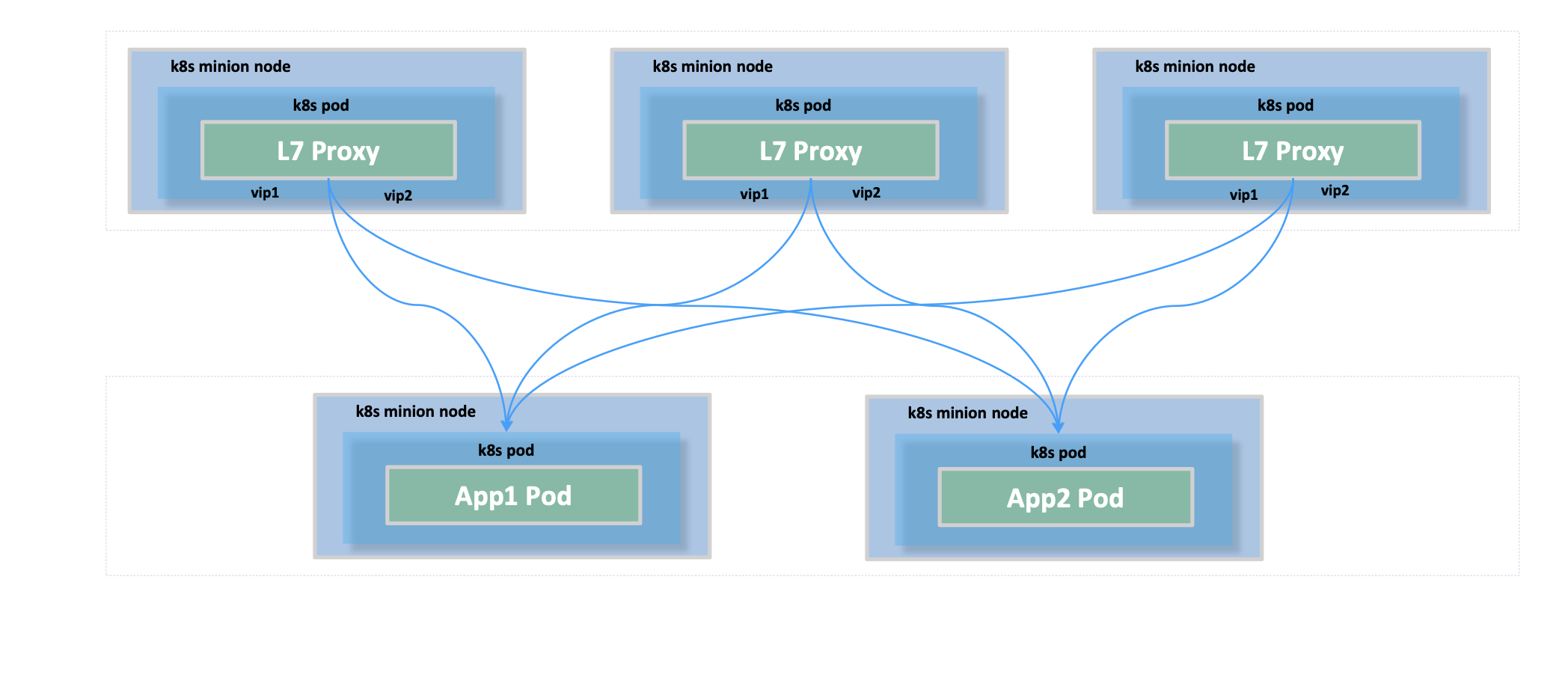

这张图展示了一个典型的 Kubernetes L7 架构，其中 L7 Proxy Pods (如 Nginx Ingress Controller) 作为流量入口，并将请求转发给后端的 Application Pods。图中还涉及到了 VIP 的管理和跨节点通信可能使用的 IPIP 隧道技术。

L7 架构回顾

适用场景: 微服务网关、Web 应用接入层、Kubernetes Ingress/Gateway API 实现。
核心组件: L7 Proxy Pods (运行 Nginx, Envoy 等), Application Pods, Virtual IPs (VIPs)。
VIP 管理: VIP 是稳定的逻辑访问点。在 K8s 中，可以通过 Service Type=LoadBalancer (云环境或配合 MetalLB)、MetalLB (裸金属)、或 Ingress Controller 自身的 Service 来实现 VIP 的分配和路由。最终目标是让发往 VIP 的流量能够负载均衡地到达健康的 L7 Proxy Pod 实例。kube-proxy (特别是 IPVS 模式) 在节点层面负责将到达节点的 VIP 流量转发给本地或远程的 L7 Proxy Pod。

IPIP 隧道与跨节点 Pod 通信

当 L7 Proxy Pod (运行在 Node A) 需要将请求转发给一个运行在不同节点 (Node B) 上的 App Pod 时，就需要跨节点 Pod 通信。如果底层网络不支持直接路由 Pod IP，或者需要构建 Overlay 网络，IPIP (IP in IP) 隧道是一种常用的技术。

为何需要隧道?

解决 Pod IP 在物理网络中不可路由的问题。
简化物理网络配置，只需路由节点 IP。
跨越 L2/L3 边界。

IPIP 封包 (Encapsulation) - Node A 发送给 Node B 上的 Pod:

原始 IP 包 (Inner): [ IP(Src:Proxy_Pod_IP, Dst:App_Pod_IP) | TCP | Payload ]
Node A 内核决定通过 IPIP 隧道发送。
添加外部 IP 头 (Outer):
- Outer SrcIP: NodeA_IP
- Outer DstIP: NodeB_IP
- Outer Protocol: 4 (IP-in-IP)
封装: 原始包成为外部包的 Payload。
[ OuterIP(Src:NodeA, Dst:NodeB, Proto:4) | InnerIP(Src:ProxyPod, Dst:AppPod) | TCP | Payload ]
封装后的包通过物理网络发送给 Node B。

IPIP 解包 (Decapsulation) - Node B 接收:

Node B 的物理网卡收到一个 IP 数据包，其目的 IP 是 NodeB_IP。
协议检查: Node B 的 Linux 内核检查收到的 IP 包的 IP Header 中的 Protocol 字段。发现其值为 4。
IPIP 解封装: 内核识别出这是一个 IPIP 封装的数据包，于是：
- 剥离 (Strip) 掉外部 IP Header。
- 将内部载荷（即原始的 IP 数据包）提取出来。
内部包路由: 内核现在处理这个解封装后的原始 IP 数据包。根据其 内部目的 IP (App_Pod_IP)，查询本地的路由表，将数据包转发给本地的目标 App Pod。

Kubernetes CNI 与 IPIP:
CNI 插件如 Calico (在 IPIP 模式下) 或 Flannel (也可配置为 IPIP) 会自动管理 IPIP 隧道的创建和路由规则配置，使得跨节点 Pod 通信对应用透明。它们通常利用 Linux 内核的 ipip 模块或 XFRM/FOU 机制来实现封装和解封装。

数据流综合示例

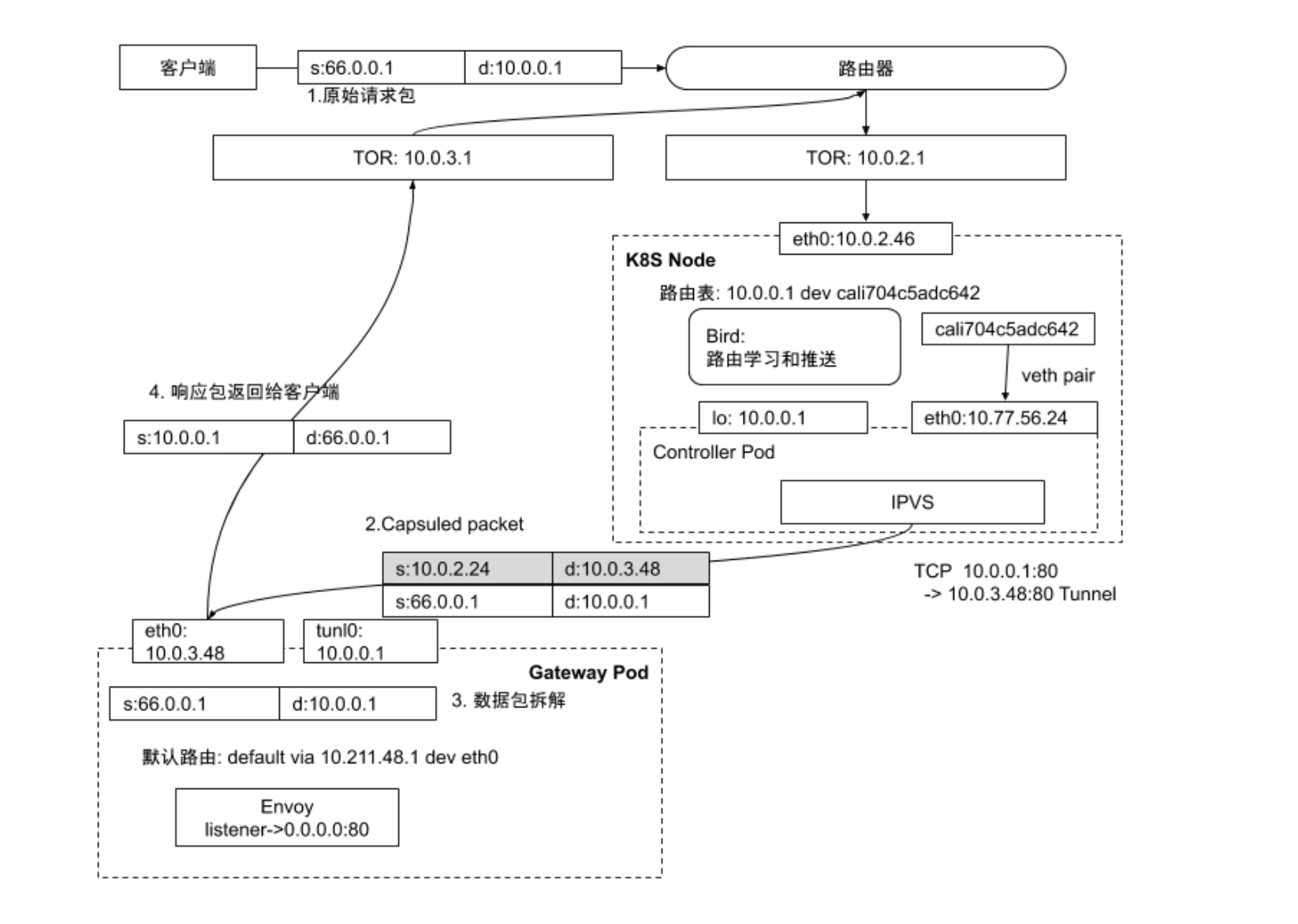

让我们通过一个更具体的例子，结合多种技术，来追踪数据包的旅程。

场景: 外部客户端 (66.0.0.1) 访问 K8s 集群中的服务，入口 VIP 为 10.0.0.1。流量最终由运行在 Gateway Pod (10.0.3.48) 内的 Envoy 代理处理。集群使用 Calico CNI，配置了 BGP 和 IP-in-IP 隧道，并使用 IPVS 模式的 kube-proxy。

数据包流向:

外部请求与路由:
- Client (s:66.0.0.1) 发送请求到 VIP (d:10.0.0.1)。
- 数据包经互联网/企业网到达数据中心边界，最终抵达 ToR 交换机 (10.0.2.1)。
- ToR 根据其路由表（可能通过 BGP 从 K8s 节点学习到 10.0.0.1 的路由，或者 10.0.0.1 是配置在外部 LB 上的 VIP，LB 再将流量导向节点）将数据包转发给 K8s 节点 (10.0.2.46)。
节点入口与 Kube-Proxy/IPVS:
- 数据包到达节点 10.0.2.46 的 eth0 接口。
- 内核网络栈处理。kube-proxy (IPVS 模式) 拦截到目标为 VIP 10.0.0.1 的流量。
- IPVS 查找规则，根据负载均衡算法选择后端 Pod，即 Gateway Pod (10.0.3.48)。
- IPVS 执行 DNAT，准备将包转发给 10.0.3.48。由于目标 Pod 在不同子网的另一个节点上，IPVS (或后续的路由决策) 知道需要通过隧道。
Calico BGP/IP-in-IP 封装与转发:
- 节点 10.0.2.46 需要将包发送给 10.0.3.48。
- Calico BGP: 节点上的 Bird/BGP 客户端已经通过 BGP 学习到 10.0.3.x Pod 子网的可达性信息，知道目标 Pod 位于哪个节点（我们称之为 Node B）。
- Calico IP-in-IP: 由于跨子网，Calico 配置为使用 IP-in-IP 隧道。内核执行封装：
  - Inner Packet: [ IP(Src:66.0.0.1, Dst:10.0.0.1) | ... ] (注意：这里 Dst 仍是 VIP，DNAT 可能发生在封装后或解封装前，具体取决于 IPVS 和 CNI 的交互细节) 或 [ IP(Src:66.0.0.1, Dst:10.0.3.48) | ... ] (如果 DNAT 在封装前完成)。图中似乎暗示 DNAT 发生在 IPVS 阶段。
  - Outer Header: [ IP(Src:NodeA_TunnelIP=10.0.2.24, Dst:NodeB_IP or PodIP=10.0.3.48, Proto:4) ] (Calico 的 IPIP 模式可以直接将 Outer Dst 设为 Pod IP)。
- 封装后的包 [ OuterIP | InnerIP | ... ] 根据 Outer Dst IP (10.0.3.48) 进行路由，通过 ToR 10.0.2.1 发往目标节点所在的网络。
目标节点解封装与 Pod 交付:
- 封装包到达目标节点 (Node B)。
- Node B 内核检查 Outer IP Header，发现 Proto=4，执行 IP-in-IP 解封装，剥离 Outer Header。
- 得到 Inner Packet ([ IP(Src:66.0.0.1, Dst:10.0.0.1 or 10.0.3.48) | ... ])。
- 内核将 Inner Packet 通过 veth pair (caliXXX <-> eth0 in Pod) 路由到 Gateway Pod (10.0.3.48) 的网络命名空间。
Envoy 处理与响应:
- 数据包到达 Gateway Pod 内的 eth0 接口。
- Pod 内运行的 Envoy 代理监听端口 80，接收请求。
- Envoy 根据其配置（Listener, Route, Cluster）处理请求，可能包括路由、限流、认证等，并将请求转发给真正的后端应用服务（图中未画出后端服务）。
- Envoy 收到后端响应后，构建响应包：[ IP(Src:PodIP=10.0.3.48 or VIP=10.0.0.1, Dst:ClientIP=66.0.0.1) | ... ]。
- 响应包通过 Pod 的 eth0 -> veth pair -> 宿主机网络 -> ToR -> 外部网络，直接返回给客户端（通常无需再次封装）。

总结

Kubernetes 提供了灵活多样的网络服务暴露机制：

Service (ClusterIP, NodePort): 集群内部服务发现和基础 L4 暴露。
Service (LoadBalancer): 云环境或配合 MetalLB 实现标准外部 L4 暴露。
Ingress: 成本效益高、功能丰富的 L7 HTTP/S 流量入口管理。
BGP (配合 MetalLB/Calico): 适用于裸金属环境，提供高性能、原生 IP 路由的 L4/Pod 网络集成。
DSR (配合 IPVS): 针对超高 L4 吞吐量场景的性能优化技术。

选择哪种技术取决于具体的应用场景、性能需求、成本考虑以及运维复杂度。理解这些技术的工作原理和它们之间的关系，对于构建健壮、可扩展的 Kubernetes 应用至关重要。

#kubernetes

Kubernetes 网络服务暴露：从 Service 到 Ingress 与 BGP/DSR

https://mfzzf.github.io/2025/04/22/Ingress/

作者

Mzzf

发布于

2025年4月22日

许可协议

kubernetes生产化集群管理上一篇

docker-backup 下一篇

Kubernetes 网络服务暴露：从 Service 到 Ingress 与 BGP/DSR

引言：Kubernetes 网络的核心挑战与解决方案

Kubernetes 网络负载均衡基础

1. 为何需要负载均衡？

2. L4 负载均衡: Service

kube-proxy 模式详解

Service 类型

3. 网络五元组 (Network 5-Tuple)

L7 负载均衡: Ingress

Ingress 关键特性

工作流程与配置示例

对比: L4 Service (LoadBalancer) vs. L7 Ingress

高级服务暴露技术

1. 传统应用网络拓扑与演进到 Kubernetes Ingress

传统分层负载均衡架构

Kubernetes Ingress Controller：云原生网关

Ingress Controller 的构建与工作原理（回顾）

a. 复用/管理外部负载均衡器接口 (获取入口 VIP)

b. 定义 Informer，监控 K8s 资源变化 (感知期望状态)

c. 启动 Worker，处理队列中的变更事件 (调和实际状态)

2. BGP 在 Kubernetes 数据中心的应用

BGP 解决了什么问题？

BGP 路由宣告的原理与过程

边缘路由器配置示例 (概念性)

DNS 与 BGP 宣告的 IP

3. L4 DSR (Direct Server Return) 负载均衡架构

DSR 核心思想

Kubernetes 中的 L4 DSR 架构

DSR 的核心挑战：The ARP Problem

DSR 优缺点

4. L7 集群架构与 IPIP 隧道

L7 架构回顾

IPIP 隧道与跨节点 Pod 通信

数据流综合示例

总结

`kube-proxy` 模式详解
